При строительстве бани используют дерево, камень, кирпич, цемент, глину, песок, шифер, древесно-стружечные и древесно-волокнистые плиты, минеральные и органические утеплители, стекло, асбестоцементные трубы, пароизолирующие пленки и листы, кровельное железо и т. п.

7            8            9            10          11

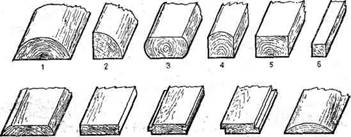

Рис. 11. Пиломатериалы



1— пластина; 2 — четвертина; 3 — двухкантный брус; 4 — трехканг-ный брус; 5 — четырехкантный брус; 6 — брусок; 7 — необрезная доска; 8 — обрезная доска; 9— шпунтованная доска; 10— фальцо­ванная доска; 11— горбыль







К сожалению, редко имеется возможность подобрать лесоматериалы и пиломатериалы не только по размерам, но и по породам дерева. Однако следует помнить, что из древесины любой породы дерева, в том числе осины, тополя и даже березы, после соответствующей обработки можно получить отличный материал для стен, пола, потолка и других частей бани.





Рассмотрим кратко лесоматериалы, которые бывают в продаже.





Необработанные круглые лесоматериалы подразделяются на тонкие (жерди) —толщиной 3—7 см в верхнем конце без коры, мелкие (столбы)—толщиной 6—13 см, средние (тонкие бревна) — толщиной 14—24 см и крупные (крупные бревна) — толщиной 26 см и более^





Пиломатериалы подразделяются на пластины, четвер­тины, брусья, доски, бруски, шпалы, горбыли (рис. 11). Пластины получают при распиловке бревна по оси на две равные части, четвертины — при распиловке на две части пластины.



Брусья — это пиломатериалы толщиной и шириной более 100 мм; бывают двух-, трех- и четырехкантные.





Доски бывают толщиной не более 100 мм, шириной— более двойной толщины.





Бруски имеют толщину менее 100 мм, ширину —менее двойной толщины.





Горбыль—боковые части бревна, остающиеся при распиловке. Во многих случаях горбыль является хорошим заменителем досок.





Пиломатериалы, оструганные с приданием им фигурных форм сечения в соответствии с назначением, называются струганым погонажем. К ним относятся наличники—обработанные доски для отделки дверных и оконных блоков, плинтусы и галтели для заделки углов, поручни для перил, шпунтованные и фальцованные доски для настила полов. У шпунтованных досок на одной кромке имеется шпунт (выемка), на другой — гребень (выступ), входящий в шпунт следующей доски.



У фальцованной доски кромки имеют выемки в противополож­ных углах, что обеспечивает перекрытие соседних досок путем ввода выступа одной доски в выемку другой.



Из пиломатериалов в продаже бывает еще штакетник. Штакетник предназначен для устройства изгороди и имеет длину 500—2500, ширину 40—110, толщину 16— 32 мм. Штакетник  является   хорошим материалом для обшивки стен и потолка,  изготовления   полок, толстый штакетник годится даже для пола.





Листовые материалы из древесины и различных добавок — это фанера, древесно-волокнистые плиты (ДВП) и древесно-стружечные плиты (ДСП). При отсутствии досок фанеру повышенной водостойкости и ДВП можно использовать для обшивки стен и потолка предбанника, пропитав их высыхающими маслами — олифой, масляным лаком. .



Кирпич



Из естественных и искусственных материалов для кладки фундаментов и стен бани широко применяют камень бутовый (куски известняка неправильной формы), камни шлакобетонные и бетонные, кирпич и гипсовые плиты для перегородок. Наиболее доступен для приоб­ретения кирпич, выпускаемый в разных видах (рис. 12).





Кирпич глиняный обыкновенный имеет размеры 250X120X65 мм и бывает двух видов — с гладкими сто­ронами и с конусными углублениями на одной стороне. Масса одного кирпича 3,3—3,8 кг. Кирпич должен быть нормально обожженным.







Недожженный кирпич имеет алый цвет, малую прочность и легко разрушается. Пережженный кирпич называют «железняком», он прочен, имеет повышенную теплопроводность, но часто искаженную форму, оплавленный вид и фиолетово-бурый цвет. Обыкновенный кирпич годен не только для строительства стен, но и фундамента бань, а также печей и дымовых труб.



Кирпич глиняный - пустотелый имеет размеры 250Х Х120Х65, 250X120X88 и 250X120X103 мм. Пустоты бывают круглые, щелевые, сквозные и несквозные. Марки те же, что и у обыкновенного кирпича, и применяется для тех же целей, но не годится для фундаментов и печей.

Кирпич силикатный годится только для кладки стен, защищенных от влаги. Размеры 250X120X65 и 250Х X120X88 мм.





Камни керамические пустотелые отличаются от пус­тотелых кирпичей большими размерами: 250Х120Х XI38 мм (рядовые), 250X138X138 мм (модульные), 250X250X138 мм (укрупненные).





Кирпич шамотный изготовляют из огнеупорных глин. Имеет невысокую прочность, но выдерживает большие температуры — более 1580 °С. Используется для кладки и обмуровки топок печей, особенно их сводов.





При кладке фундаментов и стен здания для скрепления кирпичей и камней друг с другом используют строительные растворы, способные затвердевать. Растворы эти приготовляют путем затворения водой вяжу­щих материалов.





Если раствор затвердевает только на воздухе, эти материалы называются воздушными. К ним относятся известь воздушная, гипс и глина. Если раствор затвердевает и на воздухе, и в воде, то вяжущие материалы называются гидравлическими. К ним относятся известь гидравлическая, портландцемент и различные составы на его основе.



Известь



Известь строительная воздушная бывает комовая (негашеная), пушонка (продукт гашения комовой извести) и карбонатная (порошкообразная смесь молотой комковой извести и карбонатных пород). Комовую известь гасят в творильном (гасильном) ящике.

 Ящик  заполняют комовой известью и заливают водой из расчета на 10 кг извести 3—4 ведра воды. Жидкая смесь гашеной извести в виде известкового молока стекает через боковые отверстия ящика (после открытия шибера) в творильную яму с деревянными стенками. После выдерживания в этой яме не менее 15 сут все частицы извести полностью гасятся, вода просачивается в грунт и частично испаряется.

 Остается тонкодисперсная масса с содержанием около 50 % воды —

 известковое тесто с плотностью 1300—1400 кг/м³. Объем теста в

 2,5—3,5 раза больше объема первоначально взятой комовой извести.

 При высыхании гашеная известь твердеет не только за счет

 испарения воды, но и за счет взаимодействия с углекислым газом,

 содержащимся в воздухе. При твердении известковое тесто дает

 большую усадку.

 Для предотвращения усадки в известковый строительный раствор

 добавляют песок.



Глина является всегда доступным и хорошим вяжущим

 материалом для сухих частей строений, печей, дымоходов. При

 затвердевании глиняное тесто приобретает прочность до 100

 кгс/см^2.



 При этом она дает большую усадку. Для уменьшения усадки в тесто

 добавляют крупнозернистые материалы — песок, опилки. Для

 придания пластичности и повышения способности удерживать воду

 глину добавляют в цементные растворы.



Известь строительная гидравлическая — продукт обжига мергелистых известняков с содержанием 8—20 % глины. Смоченная водой, она полностью гасится, образуя пластичное тесто. В отличие от воздушной извести быстрее твердеет, приобретая со временем водостойкость. Применяют эту известь для получения растворов и бетонов с невысокой прочностью.

Портландцемент

Портландцемент — основной вяжущий материал в строительстве. После смешения с водой начинает твердеть, образуя продукт, практически нерастворимый в воде. Схватывание начинается не ранее 45 мин после затворения, заканчивается — не позднее 10 ч.

 При использовании теплой воды процесс твердения ускоряется. При твердении на воздухе цемент дает усадку, в воде немного набухает, поэтому для предотвращения образования трещин при твердении бетоны на основе цемента необходимо увлажнять.

      Портландцемент имеет много разновидностей: быстротвердеющий (БТЦ), пластифицированный (более экономичный и повышает морозостойкость бетона), гидро­фобный (не комкуется, дает бетон с повышенной водоне­проницаемостью и морозостойкостью), сульфатоетойкий,белый (для получения цветных цементов), расширяющийся (безусадочный), пуццолановыи, шлакопортландцемент.

Пуццолановыи цемент образует камень повышенной водонепроницаемостью, но с меньшей морозостойкостью. Шлакопоргландцемент и пуццолановыи
цемент нуждаются в частом увлажнении во время твердения.


     Для приготовления кладочных и штукатурных растворов выпускаются кладочные цементы марки 150 с добавкой 70—80 % активных и инертных компонентов.

Отличным вяжущим материалом при строительстве бань , является гипсоцементно-пуццолановое вяжущее (ГЦПВ). Недостатком этого материала является быстрое схватывание.

Для получения экономичного и качественного строительного раствора  вяжущие    материалы    смешиваютс водой совместно с мелким заполнителем (песком) и специальными добавками. В состав так называемых смешанных растворов входят два вяжущих материала: цемент и известь, цемент и глина, цемент и гипс и т. д.





 Известь и глина придают раствору пластичность, не снижая прочности, морозоводостойкости, если они добавлены в определенных количествах. Следует отметить, что прочность раствора существенно не влияет на прочность кладки кирпича и камней правильной формы, а штукатурка практически не несет нагрузки.



 Поэтому при сооружении хозяйственно-бытовых строений раствор для кладки стен можно готовить из цемента марки 100, известкового или глиняного теста и песка, взятых в соотношении 1 :0,5:5 по объему. Для кладки фундамента добавка глины нежелательна, вместо нее лучше применить гидравлическую известь.



Вяжущие материалы необходимы не только для получения строительных растворов, но и для приготовления бетонов.

Бетон

Бетон — это искусственный камень, полученный в результате твердения бетонной смеси, состоящей из вяжущего вещества, воды, заполнителей и специальных добавок.

В зависимости от относительного количества, вида и свойств составляющих и условий, приготовления бетоны отличаются большим разнообразием.

 Для приготовления конструктивно-теплоизоляционных и теплоизоляционных бетонов в качестве заполнителей применяют измельченную пемзу, вулканический туф, известняк-ракушечник и другие легкие горные породы, керамзитовый гравий, вспученный перлит, вспученный вермикулит, аглопорит, шлаковую пемзу, зольный гравий, шлак и другие искусственные материалы.

При устройстве бетонных частей строения или бетонных изделий выполняют следующие операции: изготов­ление опалубки или форм, изготовление арматуры (если бетон армируется), приготовление бетонной смеси, монтаж арматуры, укладку и уплотнение бетонной смеси и температурно-влажностную обработку (или ожидание естественного твердения).



Лицевые поверхности бетонных изделий можно отделать декоративным раствором, облицевать керамическими или стеклянными плитками. Для повышения теплоизоляционных свойств в процессе укладки и формования в бетон можно уложить теплоизолирующие материалы.





Из выпускаемых промышленностью и поступающих в продажу теплоизоляционных материалов интерес представляют керамзит, минераловатные плиты и строительный войлок.



Керамзит





           Керамзит — это вспученный пористый материал в виде гравия,

 получаемый ускоренным обжигом легко­плавких глин. Насыпная масса

 (марка)

 150—800 кг/м³. Керамзит выпускается в основном в качестве заполнителя



 для легких бетонов, однако широко используется и как насыпной



 теплоизолирующий материал.





Минераловатные плиты





Минераловатные плиты бывают мягкие и полужесткие, длиной 500—2000, шириной 450—1000, толщиной 50—100 мм. Применяют для утепления стен и потолков.



Строительный шерстяной войлок





Строительный шерстяной войлок выпускается в виде полотнищ длиной 1—2 м и шириной 0,5—2 м, толщиной 12 мм. Применяют для утепления стен, потолков, дверей, оконных и дверных коробок, под штукатурку.



Кровельные материалы





Кровельные материалы бывают жесткие и мягкие. К жестким относятся черепица глиняная, цементно-песчаная, металлическая, асбестоцементные листы (шифер) и листовая сталь( кровельное железо). К мягким относятся пергамин, толь, рубероид.



Пергамин кровельный



Пергамин кровельный П-350 представляет собой кровельный картон, пропитанный нефтяным битумом, на поверхности не имеет слоя битума и посыпочного материала. В рулоне содержится 20,м² пергамина.



Толь кровельный.



Толь кровельный. Материал получают путем пропитки кровельного

 картона каменноугольными или сланцево-дегтевыми продуктами без

посыпки (толь-кожа ТК-350 и гидроизоляционный толь ТГ-350), с песчаной

посыпкой (ТП-350) и с крупнозернистой посыпкой (ТВК-420). В рулоне

 содержится 30 м² толя ТК-350 или ТП-350, 15 м² толя ТП-350 и 10 м² толя



 ТВК-420.

 Рубероид

    Рубероид получают путем пропитки кровельного картона нефтяными

 битумами с последующим покрытием с обеих сторон тугоплавкими

 нефтяными битумами и посыпками. Кровельный рубероид РК-420 выпускает­

ся с крупнозернистой посыпкой с одной стороны и имеет площадь рулона 10

м²; кровельный рубероид РЧ-350 имеет чешуйчатую посыпку с одной стороны

и площадь рулона 15 м²; подкладочный рубероид РП-250 имеет мелкую посыпку

с обеих сторон, площадь рулона 20 м*.

Тепловой режим в бане зависит не только от тепло-удерживающие  способности отдельных ее, частей —стен, потолка, пола, но и от способности поглощать и излучать тепловую энергию, передаваемую путем конвекции воздуха и через тепловые (инфракрасные) лучи.

Увлажнение материалов в условиях бани отрицательно сказывается на их теплозащитных свойствах и снижает долговечность. В сухих материалах поры заполнены воздухом, теплопроводность которого очень низка.



 При увлажнении поры материалов заполняются водой, теплопроводность которой в 20 раз выше, чем у воздуха. При превращении в лед теплопроводность зоны увеличивается еще в 4 раза. Кроме того, при сни­жении температуры объем льда увеличивается, и он разрушает материал, распирая его изнутри.
