Конструкция.
На рисунке ниже показана
малогабаритная
печь-каменка с водогрейным баком. Объем камеры
для камней и вместимость бака — по 40
л. Бак размещен на плите рядом с камнями.
Скорость нагрева воды регулируется асбестовым
картоном между баком и камнями.
Для
ускорения нагрева картон укорачивают.
Для ускорения нагрева камней в нижний
слой засыпки добавляют чугунный или стальной
лом. Используемая плита может быть сборной,
например,
из двух чугунных плит размером 47×19 см.
Желательно, чтобы
толщина плиты была не менее 10 мм.
Для
более полного использования тепла
и нагрева печи снизу, в задней части кладки,
выполнены дымообороты,
образуемые путем
разделения внутренней полости стальными
пластинами на два
канала ( один спускной, другой подъемный).

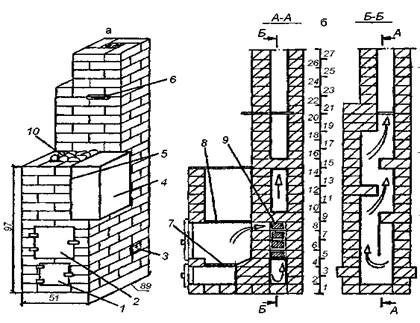

Малогабаритная печь-каменка
с верхним размещениембака
для воды .

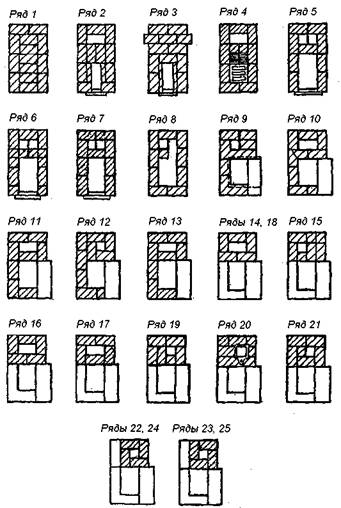

а – конструкция печи; б –
разрез кладки; 1 – дверка поддувальная; 2 –
дверка топливника; 3 – чистка; 4 – бак; 5 –
картон асбестовый; 6 – заслонка; 7 –
колосниковая решетка; 8 – плита; 9 – стальные
пластины; 10 – камни
