Компактная печь-каменка .
Компактная печь-каменка непрерывного действия
может быть изготовлена из печи-прачки. В бак
вместо воды загружают камни, а воду можно
нагреть в ведре, установленном на камнях.
Печь-каменку можно соединить через дымовую трубу
со стальной бочкой, заполненной камнями, в
таком случае получится каменка с запасом тепла в
камнях и нагретой водой.
Недостаток печи:
излучение тепла через тонкие стенки топки.
Устранить
этот недостаток можно
путем обложения топки кирпичем снаружи с
оставлением зазора для циркуляции воздуха.
Тонкостенные каменки недолговечны.
Применяют самодельные
печи, сваренные из листов стали в 3–5 мм
толщиной.

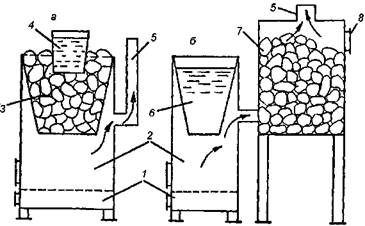

Рис. 58.
Компактная печь-каменка .
а – каменка непрерывного
действия; б – каменка периодического действия; 1 –
зольник; 2 – топливник печи-прачки; 3 – бак,
заполненный камнями; 4 – ведро с водой; 5 – выходной
дымоход; 6 – бак с водой; 7 – бочка, заполненная
камнями; 8 – дверка для пара
Печь-каменка
для твердого топлива .
Размеры печи 40×50×75 см, в
парильне объемом 10 м3 печь
создает
температуру до 140° С.

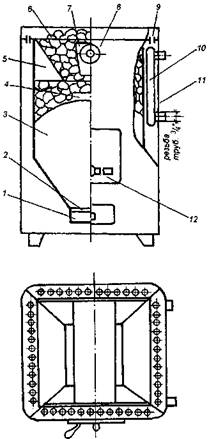

Печь-каменка для
твердого топлива .
1 – зольник; 2 –
колосниковая решетка; 3 – топливник; 4, 5, 7 –
дымоходы; 6 – камни; 8 – дымовая труба; 9 –
щели для нагретого воздуха; 10 – водогрейная
труба; 11 – корпус; 12 – глазок
Особенность печи:
вторичный воздух поступает в верхнюю зону камеры
сгорания через щели в корпусе, а дымовые газы
поступают в каналы вокруг бункера для камней и
выходят в дымоход через переднее отверстие. Печь
имеет двойные боковые стенки, зазоры между ними
являются каналами для нагрева и циркуляции воздуха.
